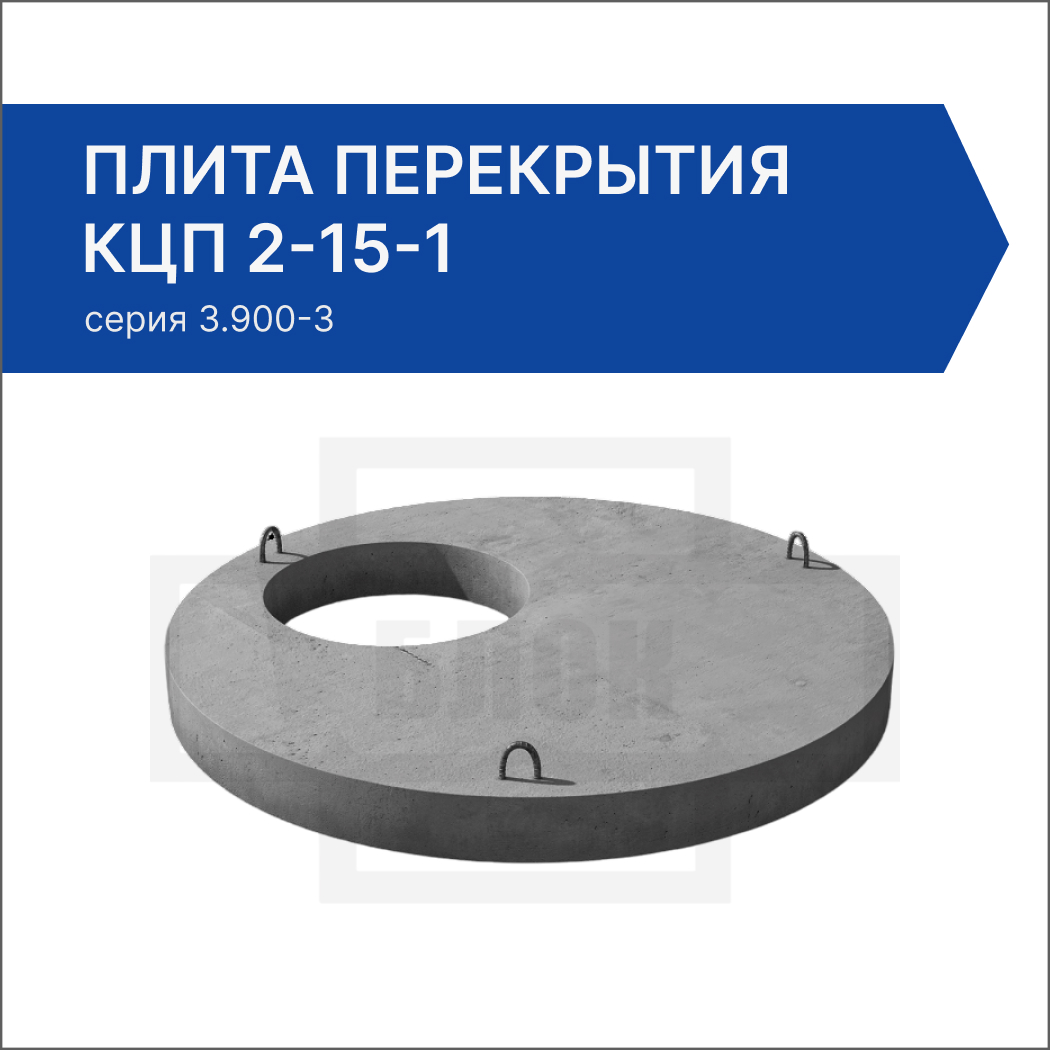

Плита перекрытия КЦП 2-15-1

Описание плиты перекрытия КЦП 2-15-1

Плита перекрытия (КЦП 2-15-1) Серия 3.900-3 применяется для устройства перекрытий в зданиях различного назначения, включая жилые, общественные и промышленные объекты. Изделие изготавливается из высокопрочного бетона марки М200 с армированием стальной арматурой, что обеспечивает её прочность, устойчивость к нагрузкам и долговечность.

Применение плиты КЦП 2-15-1

Плита КЦП 2-15-1 используется как элемент для строительства междуэтажных и чердачных перекрытий в зданиях различного назначения: жилых домах, офисных зданиях, производственных помещениях и других сооружениях. Она служит важной частью системы, обеспечивающей надёжность, безопасность и удобство эксплуатации. Для монтажа могут применяться дополнительные элементы: раствор, закладные детали и другие комплектующие.

Типы железобетонных плит перекрытия

Железобетонные плиты перекрытия подразделяются на несколько типов в зависимости от размеров и назначения:

• КЦП: круглая цилиндрическая плита;
• ПК: плита с круглыми пустотами;
• ПБ: плита балочного типа;
• ПНО: плита облегчённая.

Размеры зависят от типа: диаметр внешний 1680–6000 мм, высота 150–500 мм.

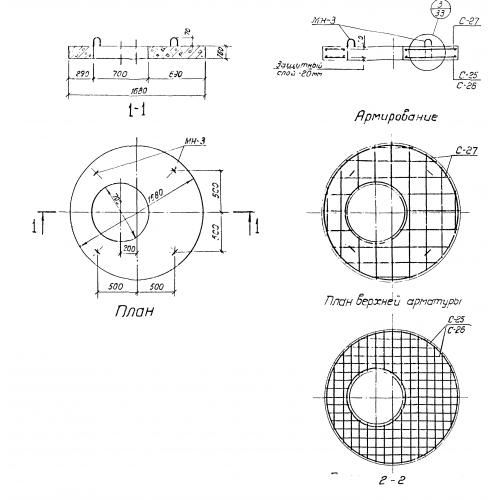

Основные параметры, размеры и характеристики

• Диаметр Dнр, мм: 1680
• Высота h, мм: 150
• Геометрический объем, м³: 0,333
• Толщина стенки t, мм: 290
• Объем бетона, м³: 0,27
• Вес, кг: 680
• Толщина стенки t1, мм: 690
• Диаметр Dвн, мм: 700
• Величина а, мм: 500
• Величина а1, мм: 500
• Величина а2, мм: 200
• Марка бетона: М200
• Расход стали, кг: 26,4

Закладные элементы

• Закладная 1: Марка изделия МН-3
• Закладная 2: Марка изделия С-25
• Закладная 4: Марка изделия С-27

Дополнительные характеристики

• Марка по морозостойкости: F150–F200
• Марка по водонепроницаемости: W4–W6
• Технология изготовления: вибропрессование или формование с использованием высокопрочного бетона.

Нормы загрузки

• Норма загрузки в автотранспорт 20 т, шт: 29

Документы

• Нормативный документ: Серия 3.900-3

Расшифровка маркировки КЦП 2-15-1

Маркировка "КЦП 2-15-1" содержит следующую информацию:

• КЦП – круглая цилиндрическая плита;
• 2 – условный номер модели или типоразмера;
• 15 – условная высота плиты в сантиметрах (150 мм);
• 1 – расчетная нагрузка на плиту в кПа (100 кгс/м²).

Условия транспортировки и хранения

Плиты КЦП 2-15-1 перевозятся автомобильным или железнодорожным транспортом с использованием специальных захватных устройств (строп). Хранение осуществляется на ровных площадках с твердым покрытием. Плиты устанавливаются горизонтально в штабель высотой не более 2,5 м. Для предотвращения повреждений между изделиями устанавливаются деревянные прокладки.

Контроль качества плиты КЦП 2-15-1

Каждая плита КЦП 2-15-1 проходит многоступенчатый контроль качества в соответствии с Серия 3.900-3. Проверяются:

• прочность бетона (не ниже класса B15);
• соответствие геометрических размеров проектным данным;
• качество армирования (наличие арматурного каркаса, толщина защитного слоя бетона);
• морозостойкость и водонепроницаемость бетона;
• точность расположения закладных элементов;
• отсутствие трещин, сколов и других дефектов.

Заключение

Плита КЦП 2-15-1 – надежный и долговечный элемент для устройства перекрытий в зданиях различного назначения. Благодаря строгому соблюдению требований Серия 3.900-3 и использованию качественных материалов, она обеспечивает прочность, устойчивость и долговечность конструкций. Для заказа качественных железобетонных плит обращайтесь к производителям с сертификатами соответствия и опытом работы в сфере ЖБИ, например, компании ГК "БЛОК".
